我國幅員遼闊，大自然塑造出橫斷山脈這道“大地褶皺"。這里呈現獨特的江河與山脈平行相間的地貌，形成“七脈六江"格局。其中，怒江、瀾滄江、金沙江、雅礱江等河流擁有極為豐富的水能。川藏地區是我國水風光一體化清潔能源基地的核心區域，也是“西電東送"最關鍵的能源起點。
金上—湖北工程起于金沙江上游，途經西藏、四川、重慶、湖北，送端在西藏昌都市和四川甘孜州分別建設卡麥和幫果兩座換流站，匯集金沙江上游的水電和新能源電力；受端在湖北黃石建設大冶換流站，接入華中特高壓交流骨干網架。
金上—湖北工程采用±800千伏額定電壓、800萬千瓦額定容量的“雙八百"特高壓直流輸電技術，輸電距離近1900千米。在這樣長的輸電距離上點對點、大規模傳輸電能，需要使用特高壓直流技術。
一個完整的特高壓直流輸電工程包含送端和受端兩座換流站，送端站把交流電整流成直流電，受端站則把直流電逆變回交流電。僅在四川，就有7座±800千伏特高壓直流輸電工程的送端站，它們像7座矗立在山地間的“鋼鐵心臟"，將橫斷山脈的豐富水能“泵"往東部負荷中心。

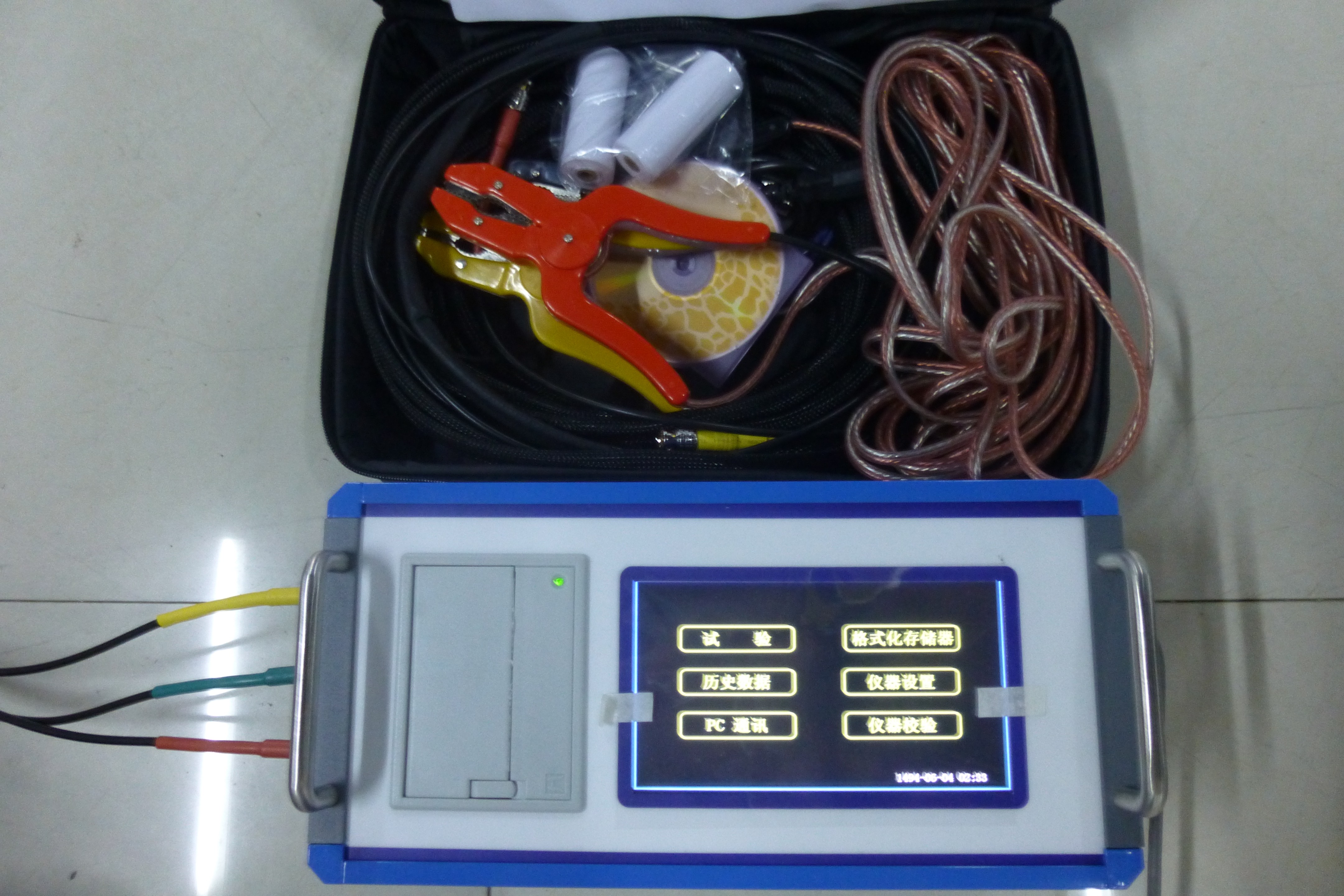

一、概述（LYRZB-3000電力試驗設備“一體式變壓器變形繞組試驗儀"易于維護，使用簡單）
變壓器設計制造完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
基于以上思想和很好的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4， 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二、技術特點（LYRZB-3000電力試驗設備“一體式變壓器變形繞組試驗儀"易于維護，使用簡單）
采用很好的DDS掃頻技術；
采用高速，高集成化微處理器設計；
雙通道16位AD采樣；
自帶高亮度7寸彩色觸摸屏，亮度可調；
自帶熱敏打印機，可隨時打印數據，打印濃度可調；
極大可以保存120組測量數據，可隨時查閱數據或上傳至PC機；
有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
采用USB2.0接口；
主機尺寸：31cmX15cmX15cm；
主機重量： 4.0KG。
工作電源：AC220V±10%，(50±1)HZ ;
工作環境：-10℃～50℃ 濕度<90％ 無結露。
三、技術參數（LYRZB-3000電力試驗設備“一體式變壓器變形繞組試驗儀"易于維護，使用簡單）
設置兩種不同的掃描方式： 線性掃描，分段掃描；
線性掃描：0.5KHZ-1MHZ 分辨率0.5KHZ 2000掃描點
分段掃描：50HZ-100HZ 分辨率 2HZ 25 點
100HZ-1KHZ 分辨率 20HZ 45 點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ 分辨率 0.2KHZ 450點
100KHZ – 500KHZ 分辨率 0.5KHZ 800點
500KHZ – 1000KHZ 分辨率 1KHZ 500點
幅值測量范圍：(-100dB） - （+20dB）
幅值測量精度：0.1dB；
掃描頻率精度：小于0.01%；
信號輸入阻抗：大于1M Ω；
信號輸出阻抗：50 Ω；
同相測試重復率：99.5%；
金上—湖北工程是世界上的第1個在高海拔地區成功應用分址級聯輸電技術的特高壓直流工程，是特高壓直流進入技術“創新區"、地域“空白區"和施工“無人區"的典型工程，技術復雜性與建設難度從未有過。
如何在川藏高原腹地建設特高壓換流站？特高壓換流站實現交直流轉換主要依靠4個由變壓器、換流閥廳組成的換流器，它們像4節串聯的“巨型電池"，每節能輸出400千伏電壓，4節串聯起來才能形成±800千伏特高壓。但這4節“電池"至少需要一塊120米×300米的平整場地才能安放。此外，換流站還有大量配套設備，直流場、交流場、濾波器場等設備區域使整體占地面積接近400畝。高原的空氣稀薄，讓電力設備“絕緣外套"的效果打了折扣。為了保證設備安全運行，必須進一步增大設備尺寸和設備之間的距離，對場地面積的需求進一步增加。
此外，金上—湖北工程送端換流站還面臨“特殊情況"：常規特高壓換流站與電源點間的距離往往小于100千米，而它卻要把7座分布在金沙江上下游400千米范圍內的水電站“串起來"。按常規思路，需要修建大量的500千伏交流線路，才能有效匯集分散的電源到換流站。但大量增加輸電通道不僅建設成本高，也要占用更多的輸電走廊。
國網經濟技術研究院有限公司創新提出分址級聯特高壓直流系統構建技術路線，打破了傳統特高壓“集中建站、單路輸送"的固有模式，將換流站拆分建設、分級承擔電壓。分址建一座頂端站、一座低端站，既適應了高原狹小站址條件，又降低了高海拔絕緣要求，較傳統多通道送電節約投資成本。
本公司是專業生產“一體式變壓器變形繞組試驗儀"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持！（上海來揚電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考，僅代表作者個人觀點，以實際情況為準。)版權歸原作者所有，若有侵權，請聯系我們刪除。
|
||||
|
||||
 |
